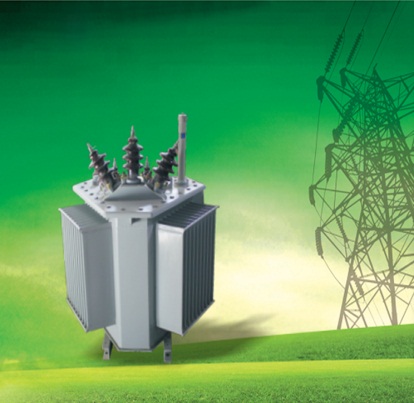

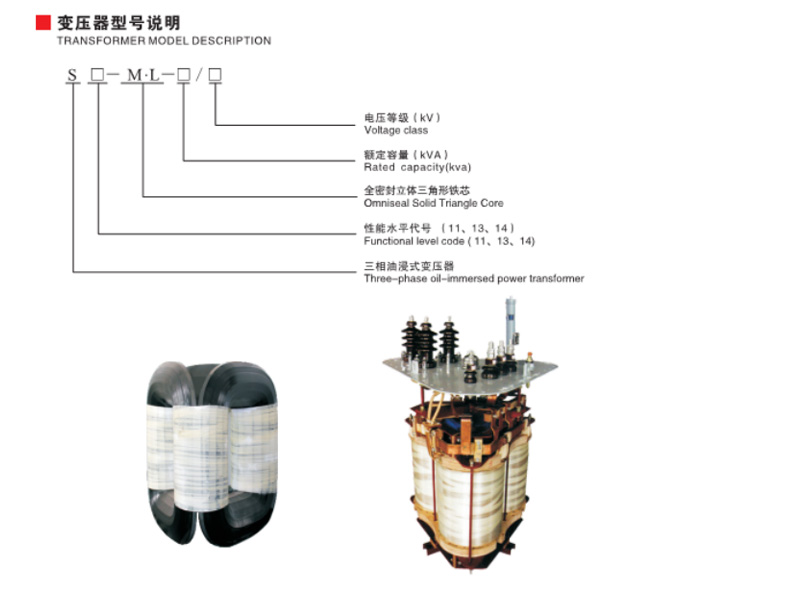

10kV級S13係列三角立體配電變壓器

容量	（KVA）	30	50	80	100	160	200	250	315	400		500	630		800	1000	1250	1600
電壓組合	高壓HV	10±5% 10±2×2.5%
	低壓LV	0.4
聯結組別		Dyn11 Yzn11 Yyn0
空載損耗	W	80	100	130	150	200	240	290	340		410	480		570	700	830	970	1170
負載損耗	W	630/600	910/600	1310/1250	1580/1500	2310/2200	2730/2600	3200/3050	3830/3650		4520/4300	5410/5100		6200	7500	10300	12000	14500
空載電流	%	0.30	0.24	0.22	0.21	0.19	0.18	0.17	0.16		0.16	0.16		0.15	0.15	0.14	0.13	0.12
短路阻抗	%	4	4	4	4	4	4	4	4		4	4		4.5	4.5	4.5	4.5	4.5
器身重	kg	178	236	313	356	484	556	655	769		896	1044		1352	1613	1703	20265	2592
油重	Kg	113	111	146	148	185	228	263	274		323	433		414	496	656	702	1045
總重	kg	377	435	553	607	797	937	1091	1269		1437	1872		2085	2481	3000	3449	4459

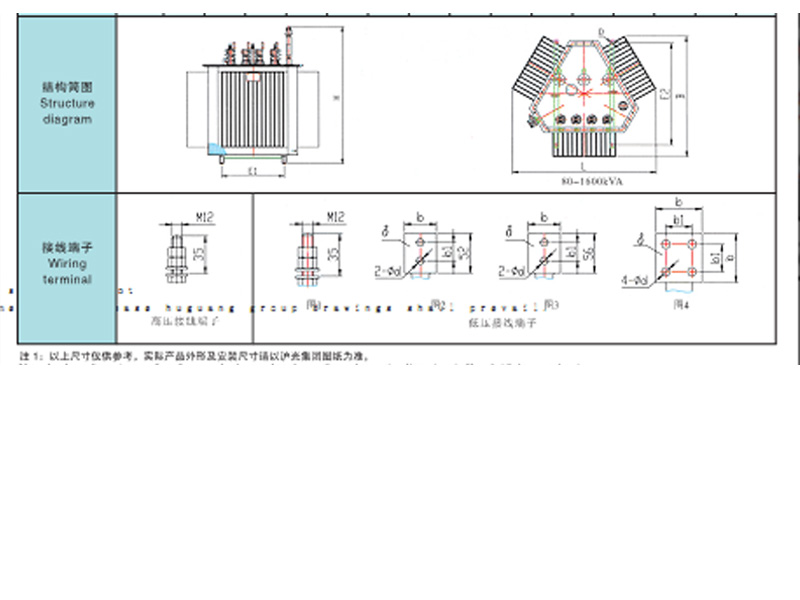

外形尺寸（mm）	長（L）	1028	1025	1096	1096	1080	1109	1196	1276		1306	1483		1395	1526	1717	1711	1880
	寬（B）	682	683	722	722	935	960	1036	1105		1131	1284		1210	1321	1487	1482	1628
	高（H）	1199	1224	1314	1334	1441	1444	1457	1467		1542	1592		1649	1711	1726	1829	1938
安裝尺寸（mm）	E1	380	380	380	380	400	400	400	550		550	550		550	550	550	550	550
	E2	550	550	550	550	660	660	660	820		820	820		820	820	1070	1070	1070
	D	19	19	19	19	19	19	19	19		19	19		19	19	19	19	19
低壓相線端子（mm）	圖形	2	2	2	2	2	3	3	3		3	4		4	4	4	4	4
	b	35	35	35	35	35	35	46	46		46	80		80	80	90	100	100
	b1	26	26	26	26	26	26	26	26		45	45		45	45	45	45	45
	d	12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5		12.5	14.5		14.5	14.5	18	18	18
	δ	8	8	8	8	8	8	10	10		10	13		13	13	17	17	17
低壓0線端子（mm）	圖形	2	2	2	2	2	3	3	3		3	4		4	4	4	4	4
	b	35	35	35	35	35	35	56	56		56	80		80	80	80	80	100
	b1	26	26	26	26	26	26	26	26		26	45		45	45	45	45	45
	d	12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5		12.5	14.5		14.5	14.5	14.5	14.5	18
	δ	8	8	8	8	8	8	10	10		10	13		13	13	13	13	17
